Cara membuat Wajan Bolic Lengkap Dengan Gambar

Kali ini ane demam Wireless dll yang laen nirkaber biar bisa internetan GRATIS dirumah......
dan juga buat adek kelas yang lagi ada tugas merancang Wajan bolic
Hehehehhehehe..... Sebagian orang indo itu selalu bilang "Ada yang GRATIS ngapain BAYAR" Benar gx sob?????hehehehhehe Lansung azza sob ke TKP
hhe
     Dimasa sekarang kita sudah tau jaringan tanpa kabel yaitu Wireless, jaringan ini sudah di legalkan oleh pemerintah pada tahun 2005.. dan sekarang untuk akses jaringan ini kita memerlukan perangkat keras berupa Akses point, WLAN, dan juga USB wi-fi yang bekerja pada frekwensi 2,4 Ghz.. dan apabila kos-kosan kita dekat area hotspot kita hanya memerlukan salah satu perangkat keras diatas, kl kos-kosan kita jauh gimana yah??,, sekarang kita membahas tentang cara membuat antena wajan bolic yang sekarang lagi naik daun. Antena wajan bolic bertujuan untuk memperhemat dana dari pada membeli antena grid atau yagi yang mahal itu, tapi bisa juga sih antena wajan bolic dibuat untuk mecrack keamanan ISP.kekeke langsung saja kita ke topik permasalahan yaitu : – persiapan : Penggaris, Solder, Bor, gergaji – bahan : USB Wi-fi, Wajan, Pipa 3 dim, Dop 3 dim 2 pasang, Alumunium Foil, Mur dan Baut, Double tape, Lakban, kabel UTP 15 m, Kabel USB sekarang kita mulai pembuatannya, pertama-tama wajan kita ukur panjang diameternya, setelah itu ukur kedalaman wajan.. kemudian kita hitung untuk mengetahui batas feeder pada pipa
Rumus untuk feeder :f = D^2 / (16*d)

keterangan wajan setelah kita mengetahui batas feeder pada pipa kita memulai melubangi wajan dengan Bor untuk menempelkan Dop pipa nantinya dengan baut dan mur, pada pipanya kita lubangi yang dimana nantinya kita memasang USB wi-fi nya, untuk rumus melubangi pipa dan tinggi USB Wifi dapat dilihat disini setelah kita sudah mengikuti langkah-langkah tersebut maka kita mulai memasang Alumunium Foil pada Pipa dengan ketentuan batas feeder bebas alumunium foil.. dan jangan lupa dop satunya dikasih alumunium foil juga pada dasarnya, nah setelah selesai pemasangan alumunium foil maka kita lanjutkan dengan pemasangan pipa ke wajan ^_^ setelah itu langkah terakhir pada kabel UTP kita modifikasi dengan kabel USB, untuk modifikasi kabel dapat dilihat pada gambar

Jadilah Wajan Boliknya tinggal pakai,WAJAN BOLIC 1

1. Alat Dan Bahan Yang Dibutuhkan Untuk Membuat Antena Wajan Bolic

• Wajan berdiameter minimal 45 cm
• USB wirelles 11 MB + kabel
• Kaleng berdiameter 10 cm dengan tinggi 15 cm
• Sok drat luar dan dalam masing – masing (2 buah)
• Paralon 0,5” inch
• Bor
• Mur
• Gergaji besi

Artikel-artikel Penguat Signal Modem yang diposting di Blog Kami Dari Semua adalah KUMPULAN ARTIKEL DARI BEBERAPA SITUS / BLOG.

2. Langkah – Langkah Pembuatan Antena Wajan Bolic

• Lubangi wajan tepat ditengah sesuai dengan ukuran baut yang digunakan sebagai penyangga.
• Potong paralon setinggi kaleng ditambah jarak dasar wajan ke kaleng setinggi 5 cm. Dan belah sebagian paralon sebagai penjebit USB Wirelles.
• Potong sok drat luar sehingga berbentuk seperti gambar berikut.
• Lubangi bagian dasar kaleng pas di tengah sesuai ukuran mur. Dan sekaligus lubangi bagian samping kaleng sesuai ukuran USB wireless untuk menghubugkan kabel USB ke USB wireless.
• Pasang USB pada paralon yang telah di belah. Dan ikuti dengan memasang sok drat luar. Seperti gambar berikut.
• Masukkan USB yang telah dipasang pada paralon tadi kedalam kaleng dan pasang kabel USB melaui lubang pada bagian samping kaleng.
• Pasang kaleng yang telah ada USB pada wajan

WAJAN BOLIC 2

BAHAN WAJAN BOLIC

• Wajan diameter 32 inchi atau lebih. (Harga Rp 30 ribu).
• Pipa PVC 4 inchi (sisa talang air).
• Dop pipa PVC 4 inchi 2 buah (Rp 8 ribu)
• Aluminium foil bungkus makanan. (Rp 10 ribu/gulung)
• Double tape untuk perekat aluminium foil di pipa
• Selotip 3M (pelindung sambungan kabel USB extender-UTP)
• Selotip bening (lebar 4 cm) untuk pelindung aluminium foil.
• Konektor N-female. (sekitar Rp 20 ribu)
• Kawat tembaga diameter 1-2 mm. (Dari sisa kabel listrik tunggal).

• Bracket antena. (Rp 5 ribu per buah)
• Plat L dudukan bracket. Bikin di tukang las Rp 5 ribu.
• Pigtail dan konektor RP-SMA. Sesuaikan dengan konektor antena modem. (Rp 100 ribu).

• Pigtail dan konektor RP-SMA. Sesuaikan dengan konektor antena modem. (Rp 100 ribu).

• Kabel coaxial berkualitas. Kitani 5C. (Rp 5 – 8 ribu per meter).
• Kabel UTP berkualitas. Untuk USB extender. (Rp 5 ribu per meter)
• Kabel USB. (sekitar Rp 15 ribuan per buah).
• Thermofit/selang bakar. Untuk pelindung sambungan USB-UTP. (Rp 5 ribu per meter).

ALAT KERJA

1. Gergaji besi untuk memotong pipa.
2. Bor untuk melubangi wajan.
3. Penggaris untuk mengukur lokasi konektor.
4. Solder dan timah.
5. Tang lancip, tang potong.
6. Cutter atau pisau lipat.
7. Gunting.
8. Kunci Inggris, kunci pas, dan semacamnya untuk mengencangkan bracket antena dan konektor.

KALKULATOR WAJAN BOLIC

Yang paling penting dari pembuatan wajanbolic ini adalah pengukuran secara presisi jarak titik fokus, panjang paralon (feeder), dan penempatan konektor untuk access point.. Satuan hitungan kalkulator ini adalah milimeter. Jadi, harap hati-hati dalam mengkonversi ke cm.

Lakukan penghitungan melalui kalkulator wajanbolic. Masukkan parameter seperti diameter wajan (D), kedalaman wajan (d), maupun titik fokus (f).

Dari hasil pengukuran itu, wajan saya yang berdiameter 32 cm (D) dan kedalaman 7,5 cm (d) didapat titik fokus 8,5 cm.

Sekarang kita mencari posisi RF Feed (bidang yang tertutup aluminium). Posisi RF feed adalah 3/4Lg. Dari hitungan kalkulator diperoleh panjang lapisan aluminium adalah 12,2 cm.

Panjang pipa yang dibutuhkan adalah f + 3/4Lg = 8,5 + 12,2 cm = 20,7 cm.

Potong pipa PVC sepanjang 20,7 cm. Tidak boleh kurang atau lebih.

MENENTUKAN POSISI KONEKTOR

Selanjutnya menentukan posisi N-female konektor. Jaraknya dari ujung pipa adalah Lg/4. Dari kalkulator diperoleh angka 4 cm.

Lubangi pipa PVC untuk posisi N-female konektor di posisi 4 cm dari ujung pipa.

Kemudian tinggi kawat tembaga yang disolder ke N-female konektor adalah L/4. Diperoleh angka 3 cm dari pangkal baut. Solder kawat tembaga di ujung N-female konektor.

PELAPIS ALUMINIUM

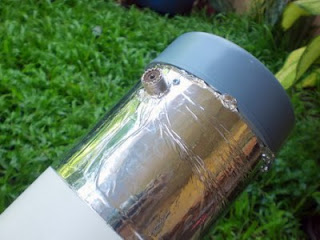

Lapisi pipa PVC dengan aluminium foil sesuai panjang yang telah dihitung (12,2 cm). Jika ada lakban aluminium lebih bagus. Bila kesulitan mendapatkan lakban aluminium, dapat menggantinya dengan aluminium foil makanan. Rekatkan dengan double tape.

Setelah itu, lapisi dengan selotip bening agar aluminium foil tidak mudah terkelupas akibat cuaca.

Pasang N-female konektor yang telah disolder dengan kawat tembaga di lubang pipa.

N-female konektor tampak dalam.

MERAKIT WAJAN BOLIC

Siapkan satu dop pipa PVC yang bagian dalamnya telah dilapisi aluminium foil/lakban aluminium. Pastikan pinggir sisi dop juga dilapisi aluminium yang nantinya bersentuhan dengan pipa PVC yang telah dilapis aluminium foil.

Pasang dop pipa PVC satunya lagi untuk dipasang di tengah wajan. Kemudian satukan pipa PVC dan kedua dop sehingga menyatu dengan wajan. Agar kuat, sambungan pipa dan dop dapat diberi lem pipa. Pasang bracket antena dan plat besi L di bagian belakang wajan.

MEMASANG PIGTAIL

Siapkan kabel coaxial dan pigtail yang nantinya terhubung ke colokan antena eksternal modem. Pemasangan konektor RP-SMA ke pigtail harap dilakukan hati-hati.

Itu karena klem kabel hanya dapat dilakukan sekali tekan menggunakan tang. Jika meleset, akibatnya harus beli satu set konektor RP-SMA lagi. Selanjutnya pigtail dipasang ke colokan eksternal antena modem

MENGARAHKAN ANTENA

Siapkan tiang untuk menegakkan wajanbolic. Bambu juga dapat digunakan. Cari yang lurus dan kokoh. Pada contoh ini digunakan bambu sepanjang 8 meter. Wajanbolic dipasang mendekati ujung bambu.

Setelah antena tegak dan stabil, colokkan pigtail ke modem dalam kondisi komputer dan software modem menyala. Putar antena wajan hingga mendapat sinyal terbaik (HSDPA/EVDO) dari BTS.

Lebih baik jika kita lebih dahulu tahu dimana BTS pemancar sinyal 3G/HSDPA/EVDO.

STABIL ITU MUTLAK

Tidak selamanya sinyal terbaik itu fullbar. Tergantung dari kondisi geografis dan lingkungan kita, seperti; terhalang bangunan, bukit, atau pohon tinggi. Jika kita hanya mendapat 3 bar namun stabil, itu lebih dari cukup. Dengan 3 bar sinyal HSDPA, namun stabil, terbukti mumpuni menjelajah, menampilkan video, dan mmengunduh situs-situs kelas berat seperti youtube dan semacamnya.

SOLUSI MENGURANGI PANAS MODEM

Salah satu kelemahan modem ZTE MF622 adalah cenderung panas dalam jangka waktu lama. Untuk mengurangi panas bungkus modem dengan aluminium foil.

atau lebih baik lagi bila dipasang heatsink bekas prosesor jadul atau IC.

Jika modem panas, meski sinyal HSDPA stabil, tetap tidak dapat terkoneksi. Solusinya, terpaksa memutus koneksi dan mematikan modem beberapa lama.

Memasang kipas angin rumah tangga terbukti ampuh mengurangi panas modem tanpa harus hang.

SEBELUM MENGGUNAKAN WAJAN BOLIC

SETELAH MENGGUNAKAN WAJAN BOLIC
hip - hip hura

Semoga Bermanfaat ea sobat.......

okse gitu dulu ea sobat terimakasih udah berkunjung di blog gue saya doakan moga panjang umurnya dan diberi rezki oleh Allah swt......
aminn
saya berterima kasih sekali jika anda mampir lagi di lain waktu luang anda sobat
